Основные части системы gsm, их назначение и взаимодействие друг
с другом.

Начнем с самого сложного и, пожалуй, скучного – рассмотрения скелета
(или, как принято говорить на военной кафедре моего Alma Mater, блок-схемы)
сети. При описании я буду придерживаться принятых во всем мире англоязычных
сокращений, конечно, давая при этом их русскую трактовку.

Взгляните на рис. 1:

Рис.1 упрощенная архитектура сети gsm.

Самая простая часть структурной схемы – переносной телефон, состоит
из двух частей: собственно “трубки” – МЕ (Mobile
Equipment – мобильное устройство) и смарт-карты SIM
(Subscriber Identity Module – модуль идентификации абонента), получаемой
при заключении контракта с оператором.

Как любой автомобиль снабжен
уникальным номером кузова, так и сотовый телефон имеет собственный
номер – IMEI (International Mobile Equipment Identity
– международный идентификатор мобильного устройства), который может
передаваться сети по ее запросу (более подробно про IMEI
можно узнать здесь ).

SIM,
в свою очередь, содержит так называемый IMSI (International
Mobile Subscriber Identity – международный идентификационный номер
подписчика). Думаю, разница между IMEI и IMSI
ясна – IMEI соответствует конкретному телефону, а
IMSI – определенному абоненту.

“Центральной нервной системой” сети является NSS
(Network and Switching Subsystem – подсистема сети и коммутации),
а компонент, выполняющей функции “мозга” называется MSC
(Mobile services Switching Center – центр коммутации).

Именно последний
всуе называют (иногда с придыханием) “коммутатор”, а также,
при проблемах со связью, винят во всех смертных грехах. MSC
в сети может быть и не один (в данном случае очень уместна аналогия
с многопроцессорными компьютерными системами) – например, на момент
написания статьи московский оператор Билайн внедрял второй коммутатор
(производства Alcatel).

MSC занимается маршрутизацией
вызовов, формированием данных для биллинговой системы, управляет многими
процедурами – проще сказать, что НЕ входит в обязанности коммутатора,
чем перечислять все его функции.

Следующими по важности компонентами сети, также входящими в NSS,
я бы назвал HLR (Home Location Register – реестр
собственных абонентов) и VLR (Visitor Location Register
– реестр перемещений).

Обратите внимание на эти части, в дальнейшем
мы будем часто упоминать их. HLR, грубо говоря, представляет
собой базу данных обо всех абонентах, заключивших с рассматриваемой
сетью контракт. В ней хранится информация о номерах пользователей
(под номерами подразумеваются, во-первых, упоминавшийся выше IMSI,
а во-вторых, так называемый MSISDN-Mobile Subscriber
ISDN, т.е. телефонный номер в его обычном понимании), перечень доступных
услуг и многое другое – далее по тексту часто будут описываться параметры,
находящиеся в HLR.

В отличие от HLR, который в системе один, VLR`ов
может быть и несколько – каждый из них контролирует свою часть сети.
В VLR содержатся данные об абонентах, которые находятся
на его (и только его!) территории (причем обслуживаются не только
свои подписчики, но и зарегистрированные в сети роумеры).

Как только
пользователь покидает зону действия какого-то VLR,
информация о нем копируется в новый VLR, а из старого
удаляется. Фактически, между тем, что есть об абоненте в VLR
и в HLR, очень много общего – посмотрите таблицы,
где приведен перечень долгосрочных (табл.1) и временных (табл.

2 и
3) данных об абонентах, хранящихся в этих реестрах. Еще раз обращаю
внимание читателя на принципиальное отличие HLR от
VLR: в первом расположена информация обо всех подписчиках
сети, независимо от их местоположения, а во втором – данные только
о тех, кто находится на подведомственной этому VLR
территории.

В HLR для каждого абонента постоянно
присутствует ссылка на тот VLR, который с ним (абонентом)
сейчас работает (при этом сам VLR может принадлежать
чужой сети, расположенной, например, на другом конце Земли).

Таблица 1. Полный состав долгосрочных данных, хранимых в HLR
и VLR.

Таблица 2. Полный состав временных данных, хранимых в HLR.

Таблица 3. Полный состав временных данных, хранимых в VLR.

NSS содержит еще два компонента – AuC
(Authentication Center – центр авторизации) и EIR
(Equipment Identity Register – реестр идентификации оборудования).
Первый блок используется для процедур установления подлинности абонента,
а второй, как следует из названия, отвечает за допуск к эксплуатации
в сети только разрешенных сотовых телефонов.

Исполнительной, если так можно выразиться, частью сотовой сети,
является BSS (Base Station Subsystem – подсистема
базовых станций). Если продолжать аналогию с человеческим организмом,
то эту подсистему можно назвать конечностями тела.

BSS
состоит из нескольких “рук” и “ног” – BSC
(Base Station Controller – контроллер базовых станций), а также множества
“пальцев” – BTS (Base Transceiver Station
– базовая станция).

Базовые станции можно наблюдать повсюду – в городах,
полях (чуть не сказал “и реках”) – фактически это просто
приемно-передающие устройства, содержащие от одного до шестнадцати
излучателей. Каждый BSC контролирует целую группу
BTS и отвечает за управление и распределение каналов,
уровень мощности базовых станций и тому подобное. Обычно BSC
в сети не один, а целое множество (базовых станций же вообще сотни).

Управляется и координируется работа сети с помощью OSS (Operating
and Support Subsystem – подсистема управления и поддержки). OSS состоит
из всякого рода служб и систем, контролирующих работу и трафик – дабы
не перегружать читателя информацией, работа OSS ниже рассматриваться
не будет.

1997 год: интернет впервые становится по настоящему мобильным

В 1997 году три лидера мобильного рынка того времени – Nokia, Motorola и Ericsson – создали некоммерческую организацию WAP Forum, целью которой было разработать решение, способное объединить две сенсации конца ХХ века – мобильный телефон и Интернет. Уже в мае 1998 года была опубликована первая редакция протокола WAP.

Забегая вперед, можно сказать, что протокол WAP полностью исчерпал себя к 2022 году, и этому есть несколько причин, основные из них:

• скорость работы, простота использования и внешний вид WAP-сайтов не оправдали ожиданий пользователей;
• первые WAP-телефоны не были адаптированы к интернету: подключение к WAP-сервисам не входило в ежемесячные тарифные планы и оплачивалось отдельно.

Сегодня все интернет-браузеры поддерживают HTML, CSS и JavaScript. Не нужно больше использовать WAP-разметку для обеспечения обратной совместимости веб-страниц. Смартфоны окончательно превратились в полноценные ПК с постоянным подключением к интернету.

Csd и hscsd

Изначально сети стандарта GSM предусматривали пакетную передачу данных по коммутируемым соединениям. Этот сервис назывался CSD (Circuit Switched Data). Максимально возможная скорость передачи данных для CSD составляла не более 9,6 кбит/с. Такой скорости было достаточно для реализации услуги передачи факсов (низкого разрешения) и небольших объемов данных.

С ростом интереса к услуге передачи данных через сотовые системы связи технология CSD была усовершенствована, и в сетях сотовой связи началось применение технологии HSCSD (High Speed Circuit Switch Data — «высокоскоростная передача данных по коммутируемым соединениям»).

В сервисах СSD и HSCSD тарификация осуществлялась по времени, затраченному на передачу данных. Стоимость трафика была велика и равнялась стоимости голосового трафика. Таким образом, эта технология практического интереса не представляла.

Технология передачи данных по коммутируемым соединениям имеет существенный недостаток: необходимость устанавливать соединение на все время сессии абонента, при этом использование канала составляет менее 50%. Таким образом, сервисы СSD и HSCSD не позволяют эффективно использовать ценные радиоресурсы.

Решением этой проблемы стал пакетный способ передачи данных. При этом для всех абонентов, которым необходима услуга передачи данных, предоставляется общий ресурс в соте, который используется ими по необходимости и именно тогда, когда они передают данные, а в моменты простоя этот ресурс используется другими абонентами.

Lte cat.0, lte cat.1

Одно из основных требований к устройству М2М/IoT — низкое энергопотребление. Для реализации этого требования в стандарт LTE были включены требования к абонентским устройствам Cat.0, Cat.1 и LTE NB (Narrow Band).

Теоретически устройства IoT смогут работать в сетях LTE с поддержкой Cat.1 не менее 10 лет от одной батареи. Многие IoT-устройства будут работать без внешней подачи энергии, то есть продолжительность их функционирования станет определяться именно показателями энергопотребления, массовая замена батареек не предусматривается.

Экономию энергии обеспечивает поддержка функционала Power Saving Mode. Устройство с таким функционалом находится, в основном, в спящем режиме и включается только тогда, когда это необходимо. Как ожидается, поддержка Power Saving Mode на стороне сетевого оборудования LTE будет стандартизована в 2022 г.

В ноябре 2022 г. фирма Ericsson показала работу устройства Cat.1 на базе чипсета Altair FourGee-1160 на сети AT&T с использованием релиза 16A. Это очень перспективное направление, особенно учитывая то, что сети LTE возьмут на себя функции работы с многочисленными устройствами M2M, которые сейчас в большинстве своем работают через сети GSM.

Lte-a (lte advanced)

Под LTE Advanced (LTE-A) на сегодня принято понимать набор технологий, стандартизованных в документе 3GPP Rel.10 и последующих релизах. Ключевые функции — агрегация частот (CA), усовершенствованные техники работы с антеннами, доработанные MIMO для увеличения емкости и релейной передачи.

Улучшения также включают оптимизацию работы гетерогенных сетей (на предмет наращивания емкости и улучшения управления интерференцией), SRVCC, eMBMS. В Rel.11 появилась также поддержка CoMP, eICIC. LTE-A на сегодня — основной тренд отрасли, практически каждый третий оператор сети LTE в мире инвестирует в испытания или занимается развертыванием поддержки данной технологии.

LTE-A, как ожидается, поможет справиться с активным ростом трафика беспроводных данных, а также будет способствовать повышению средних скоростей в беспроводных сотовых сетях. Это означает также лучшее покрытие, бОльшую стабильность и быстроту сетей. Это означает комплексное улучшение параметров сети передачи данных, а не только увеличение скорости скачивания данных.

LTE-A обеспечит для операторов возможность нарастить емкость их сетей, улучшить качество пользовательского опыта, улучшить возможности распределения сетевых ресурсов. Для этого используется целый набор различных технологий, некоторые из которых не являются новыми, но ранее не использовались в единой системе связи.

Ожидается, что LTE-A позволит передавать данные с пиковыми скоростями до 1 Гбит/с по сравнению с 300 Мбит/с для LTE. Агрегация частот обеспечивает возможность предоставлять абонентам более высокие скорости, позволяя загружать данные с использованием одновременно нескольких полос частот.

Абонентское устройство в режиме CA принимает и комбинирует одновременно несколько сигналов, например из двух несущих частот или даже из разных диапазонов частот. Комбинировать можно до пяти несущих шириной по 20 МГц каждая, собирая широкий канал для перекачки данных с полосой до 100 МГц.

MIMO, как технология множественного ввода/вывода, может увеличивать суммарную скорость передачи данных за счет одновременной передачи сигнала с разделением потока данных между двумя или большим числом антенн. Это позволяет повысить спектральную эффективность передачи информации.

Relay Nodes — способ быстро нарастить покрытие сети в местности, где нет мощных каналов передачи цифровых данных. В этом случае радиоподсистема LTE-A сама выполняет функцию беспроводной опорной сети. Это также возможность размещать маломощные БС на краях соты, чтобы улучшить там покрытие и емкость.

M2m и iot — в чем разница?

Все прогнозы о «взрывном» росте количества M2M-подключений основываются на новой концепции M2M — «Интернете вещей» (Internet of Things, IoT), являющейся частью более общей концепции «Интернета сервисов» (Internet of Services, IoS). Понятие «M2M-устройство» охватывает как традиционные проприетарные средства телеметрии и телеуправления (к которым можно отнести подавляющее большинство используемых сейчас устройств M2M, включая сетезависимые беспроводные), так и независимые от сетей и приложений устройства IoT.

А устройства «Интернета вещей» — это только устройства, имеющие возможность через свободное IP-подключение (на физическом уровне, как правило, Wi-Fi) взаимодействовать с различными системами телеметрии и телеуправления, реализованными как облачные и/или онлайн-сервисы. То есть «Интернет вещей» — это облачные телеметрия и телеуправление.

Облачные системы способны обеспечить сколь угодно детализированное оптимизационное управление сколь угодно широкой номенклатурой объектов управления, причем не только объектами в целом («умный дом», «умный автомобиль» и т. п.) и их системами (энергоснабжения, освещения, кондиционирования и т. д.), но и отдельными элементами этих систем, вплоть до отдельной лампочки в системе освещения.

Эта особенность является причиной большого разброса в прогнозных оценках количества таких устройств: количество «умных лампочек» и других компонентов управляемых объектов действительно может достигать десятков и сотен миллиардов (в некоторых прогнозах — триллионов).

Nb-lte

NB-LTE — узкополосный (Narrow Band) LTE для IoT-приложений — еще одно подмножество стандарта LTE, которое планируется закрепить в 3GPP LTE Rel.13 в начале 2022 г. NB-LTE предназначен для разнообразных IoT-применений, которые отличает низкое потребление трафика.

NB-LTE, как ожидается, будут отличать еще более скромные потребности по части ресурсов, нежели LTE Cat.1, Cat.0 и LTE MTC. Ожидаемая спецификация: 180 кГц — полоса частот для UL и DL (для LTE MTC — 1 МГц), в DL используется 15 кГц частот и модуляция OFDMA, 3,75 кГц — защитный интервал, в UL задействован FDMA или GMSK, как опция может быть SC-FDMA.

Ожидается улучшенное покрытие в помещениях, возможность обслужить множество устройств с низким потреблением трафика, особенно таких, которые не слишком чувствительны к задержкам. Узкополосность позволяет изготавливать недорогие чипсеты и устройства с очень низким энергопотреблением, что должно обеспечить длительную работу устройств от батарей питания (типа большого серебряно-цинкового элемента или щелочного элемента AAA), вплоть до года или более.

Стандарт можно будет внедрить на обычных сетях LTE за счет выделения нескольких ресурсных блоков или за счет использования блоков в защитном диапазоне LTE. В принципе возможно и изолированное развертывание сети NB-LTE в выделенном для этого участке спектра.

Стандарту прочат широкое использование, так как, в отличие от различных аналогов, он поддерживается 3GPP. Есть, правда, опасение, что к моменту выхода конечной версии Rel.13 с NB-LTE не успеют, тогда он будет стандартизован в Rel.14. А вот LTE MTC войдет в Rel.

Возможность применения различных технологий передачи данных в сотовой системе связи типа gsm применительно к м2м

Для М2М/IoT, как уже упоминалось ранее (рисунок 2), характерны небольшие объёмы данных, отсутствие требований к высокой скорости передачи, требование низкой латентности канала, высокой энергоэффективности (наличие режима «сна»). Из нетехнических требований желательны минимальная стоимость трафика, высокая доступность сети связи. В таблице 3 приведено сравнение типов связи по нескольким параметрам применительно к потребностям М2М.

Т а б л и ц а 3 . Сравнение параметров типов связи

В последней колонке таблицы приведен суммарный рейтинг по каждому типу связи. Как можно видеть, наилучшим типом связи для систем М2М является LTE с его подмножествами Cat.0, Cat.1 и NB, специально предназначенными для дешевой энергоэффективной передачи небольших объёмов данных.

По данным операторов, на 2 марта 2022 г. сетями LTE (4G) охвачено более 50% населения в 83 регионах России. В среднем, в каждом регионе действует от двух до трёх операторов LTE — то есть конкуренция существует, что позволяет надеяться на дальнейший рост качества услуги (охват, тарифы, опции).

Маршрутизация вызовов.

Поговорим теперь, каким образом происходит маршрутизация входящих
вызовов мобильного телефона. Как и раньше, будем рассматривать наиболее
общий случай, когда абонент находится в зоне действия гостевой сети,
регистрация прошла успешно, а телефон находится в режиме ожидания.

При поступлении запроса (рис.2) на соединение от проводной телефонной
(или другой сотовой) системы на MSC домашней сети
(вызов “находит” нужный коммутатор по набранному номеру
мобильного абонента MSISDN, который содержит код
страны и сети).

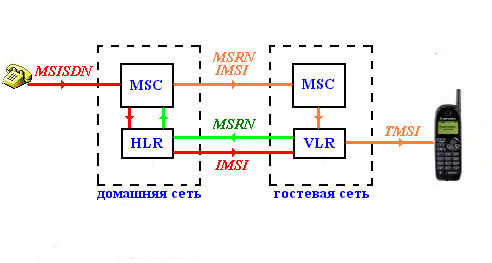

Рис.2 взаимодействие основных блоков сети при поступлении входящего вызова.

MSC пересылает в HLR номер (MSISDN)
абонента. HLR, в свою очередь, обращается с запросом
к VLR гостевой сети, в которой находится абонент.
VLR выделяет один из имеющихся в ее распоряжении
MSRN (Mobile Station Roaming Number – номер “блуждающей”
мобильной станции).

Идеология назначения MSRN очень
напоминает динамическое присвоение адресов IP при коммутируемом доступе
в Интернет через модем. HLR домашней сети получает

от VLR присвоенный абоненту MSRN
и, сопроводив его IMSI пользователя, передает коммутатору
домашней сети.

Заключительной стадией установления соединения является
направление вызова, сопровождаемого IMSI и MSRN,
коммутатору гостевой сети, который формирует специальный сигнал, передаваемый
по PAGCH (PAGer CHannel – канал вызова) по всей LA,
где находится абонент.

Маршрутизация исходящих вызовов не представляет с идеологической
точки зрения ничего нового и интересного. Приведу лишь некоторые из
диагностических сигналов (таблица 4), свидетельствующие о невозможности
установить соединение и которые пользователь может получить в ответ
на попытку установления соединения.

Таблица 4. основные диагностические сигналы об ошибке при установлении
соединения.

Немного истории

На заре развития мобильной связи (а было это не так давно – в начале
восьмидесятых) Европа покрывалась аналоговыми сетями самых разных
стандартов – Скандинавия развивала свои системы, Великобритания свои…
Сейчас уже сложно сказать, кто был инициатором последовавшей очень
скоро революции – “верхи” в виде производителей оборудования,
вынужденные разрабатывать для каждой сети собственные устройства,
или “низы” в качестве пользователей, недовольные ограниченной
зоной действия своего телефона.

Так или иначе, в 1982 году Европейской
Комиссией по Телекоммуникациям (CEPT) была создана специальная группа
для разработки принципиально новой, общеевропейской системы мобильной
связи. Основными требованиями, предъявляемыми к новому стандарту,
были: эффективное использование частотного спектра, возможность автоматического
роуминга, повышенное качество речи и защиты от несанкционированного
доступа по сравнению с предшествующими технологиями, а также, очевидно,
совместимость с другими существующими системами связи (в том числе
проводными) и тому подобное.

Плодом упорного труда многих людей из разных стран (честно говоря,
мне даже страшно представить себе объем проделанной ими работы!) стала
представленная в 1990 году спецификация общеевропейской сети мобильной
связи, названная Global System for Mobile Communications или
просто GSM.

А дальше все замелькало, как в калейдоскопе – первый оператор
GSM принял абонентов в 1991 году, к началу 1994 года сети, основанные
на рассматриваемом стандарте, имели уже 1.3 миллиона подписчиков,
а к концу 1995 их число увеличилось до 10 миллионов!

Давайте же попробуем разобраться, как организованы и на каких принципах
функционируют сети GSM. Сразу скажу, что задача предстоит не из легких,
однако, поверьте – в результате мы получим истинное наслаждение от
красоты технических решений, используемых в этой системе связи.

За рамками рассмотрения останутся два очень важных вопроса: во-первых,
частотно-временное разделение каналов (с этим можно ознакомиться здесь
) и, во-вторых, системы шифрования и защиты передаваемой речи (это
настолько специфичная и обширная тема, что, возможно, в будущем ей
будет посвящен отдельный материал).

Регистрация в сети.

При каждом включении телефона после выбора сети начинается процедура
регистрации. Рассмотрим наиболее общий случай – регистрацию не в домашней,
а в чужой, так называемой гостевой, сети (будем предполагать, что
услуга роуминга абоненту разрешена).

Пусть сеть найдена. По запросу сети телефон передает IMSI
абонента. IMSI начинается с кода страны “приписки”
его владельца, далее следуют цифры, определяющие домашнюю сеть, а
уже потом – уникальный номер конкретного подписчика.

Например, начало
IMSI 25099… соответствует российскому оператору Билайн.
(250-Россия, 99 – Билайн). По номеру IMSIVLR
гостевой сети определяет домашнюю сеть и связывается с ее HLR.
Последний передает всю необходимую информацию об абоненте в VLR,
который сделал запрос, а у себя размещает ссылку на этот VLR,
чтобы в случае необходимости знать, “где искать” абонента.

Очень интересен процесс определения подлинности абонента. При регистрации
AuC домашней сети генерирует 128-битовое случайное
число – RAND, пересылаемое телефону. Внутри SIM с
помощью ключа Ki (ключ идентификации – так же как
и IMSI, он содержится в SIM) и алгоритма
идентификации А3 вычисляется 32-битовый ответ – SRES
(Signed RESult)

по формуле SRES = Ki * RAND. Точно такие же вычисления
проделываются одновременно и в AuC (по выбранному
из HLRKi пользователя). Если SRES,
вычисленный в телефоне, совпадет со SRES, рассчитанным
AuC, то процесс авторизации считается успешным и
абоненту присваивается TMSI (Temporary Mobile Subscriber
Identity-временный номер мобильного абонента).

Теоретически, при регистрации должен передаваться и номер IMEI,
но у меня есть большие сомнения насчет того, что московские операторы
отслеживают IMEI используемых абонентами телефонов.
Давайте будем рассматривать некую “идеальную” сеть, функционирующую
так, как было задумано создателями GSM.

Так вот, при получении IMEI
сетью, он направляется в EIR, где сравнивается с
так называемыми “списками” номеров. Белый список содержит
номера санкционированных к использованию телефонов, черный список
состоит из IMEI, украденных или по какой-либо иной
причине не допущенных к эксплуатации телефонов, и, наконец, серый
список – “трубки” с проблемами, работа которых разрешается
системой, но за которыми ведется постоянное наблюдение.

После процедуры идентификации и взаимодействия гостевого VLR
с домашним HLR запускается счетчик времени, задающий
момент перерегистрации в случае отсутствия каких-либо сеансов связи.
Обычно период обязательной регистрации составляет несколько часов.
Перерегистрация необходима для того, чтобы сеть получила подтверждение,
что телефон по-прежнему находится в зоне ее действия.

Дело в том,
что в режиме ожидания “трубка” только отслеживает сигналы,
передаваемые сетью, но сама ничего не излучает – процесс передачи
начинается только в случае установления соединения, а также при значительных
перемещениях относительно сети (ниже это будет рассмотрено подробно)
– в таких случаях таймер, отсчитывающий время до следующей перерегистрации,
запускается заново.

Все пользователи случайным образом разбиваются на 10 равноправных
классов доступа (с номерами от 0 до 9). Кроме того, существует несколько
специальных классов с номерами с 11 по 15 (разного рода аварийные
и экстренные службы, служебный персонал сети).

Информация о классе
доступа хранится в SIM. Особый, 10 класс доступа,
позволяет совершать экстренные звонки (по номеру 112), если пользователь
не принадлежит к какому-либо разрешенному классу, или вообще не имеет
IMSI (SIM).

Территориальное деление сети и handover.

Как уже было сказано, сеть состоит из множества BTS
– базовых станций (одна BTS – одна “сота”,
ячейка). Для упрощения функционирования системы и снижения служебного
трафика, BTS объединяют в группы – домены, получившие
название LA (Location Area – области расположения).
Каждой LA соответствует свой код LAI(Location
Area Identity).

Один VLR может контролировать несколько
LA. И именно LAIпомещается в VLR
для задания местоположения мобильного абонента. В случае необходимости
именно в соответствующей LA (а не в отдельной соте,
заметьте) будет произведен поиск абонента.

При перемещении абонента
из одной соты в другую в пределах одной LA перерегистрация
и изменение записей в VLR/HLR не
производится, но стоит ему (абоненту) попасть на территорию другой
LA, как начнется взаимодействие телефона с сетью.
Каждому пользователю, наверное, не раз приходилось слышать периодические
помехи (типа хрюк-хрюк—хрюк-хрюк—хрюк-хрюк 🙂 ) в музыкальной
системе своего автомобиля от находящегося в режиме ожидания телефона
– зачастую это является следствием проводимой перерегистрации при
пересечении границ LA.

При смене LA
код старой области стирается из VLR и заменяется
новым LAI, если же следующий LA
контролируется другим VLR, то произойдет смена VLR
и обновление записи в HLR.

Вообще говоря, разбиение сети на LA довольно непростая
инженерная задача, решаемая при построении каждой сети индивидуально.
Слишком мелкие LA приведут к частым перерегистрациям
телефонов и, как следствие, к возрастанию трафика разного рода сервисных
сигналов и более быстрой разрядке батарей мобильных телефонов.

Если
же сделать LA большими, то, в случае необходимости
соединения с абонентом, сигнал вызова придется подавать всем сотам,
входящим в LA, что также ведет к неоправданному росту
передачи служебной информации и перегрузке внутренних каналов сети.

Теперь рассмотрим очень красивый алгоритм так называемого handover`ра
(такое название получила смена используемого канала в процессе соединения).
Во время разговора по мобильному телефону вследствие ряда причин (удаление
“трубки” от базовой станции, многолучевая интерференция,
перемещение абонента в зону так называемой тени и т.п.) мощность (и
качество) сигнала может ухудшиться.

В этом случае произойдет переключение
на канал (может быть, другой BTS) с лучшим качеством
сигнала без прерывания текущего соединения (добавлю – ни сам абонент,
ни его собеседник, как правило, не замечают произошедшего handover`а).
Handover`ы принято разделять на четыре типа:

В общем случае, проведение handover`а – задача
MSC. Но в двух первых случаях, называемых внутренними
handover`ами, чтобы снизить нагрузку на коммутатор
и служебные линии связи, процесс смены каналов управляется BSC,
а MSC лишь информируется о происшедшем.

Во время разговора мобильный телефон постоянно контролирует уровень
сигнала от соседних BTS (список каналов (до 16),
за которыми необходимо вести наблюдение, задается базовой станцией).
На основании этих измерений выбираются шесть лучших кандидатов, данные
о которых постоянно (не реже раза в секунду) передаются BSC
и MSC для организации возможного переключения. Существуют
две основные схемы handover`а:

Интересно, что инициировать смену каналов может не только мобильный
телефон, но и MSC, например, для лучшего распределения
трафика.

Требования iot-устройств к сетям связи

Для реализации концепции «Интернета сервисов» необходима унификация всего разнообразия сетей доступа и домашних/локальных сетей на базе стека протоколов IP и переход абонентов от использования проприетарных абонентских устройств, сенсоров и контроллеров к выполненным в идеологии «Интернета вещей» сенсорам и исполнительным устройствам со свободным сетевым доступом к ним.

Для оператора связи основные отличия устройств IoT от умных абонентских устройств состоят в потенциально существенно большем количестве первых, на порядки меньшем объеме трафика в расчете на одно устройство, но при этом в более высоких требованиях к качественным характеристикам.

В число таких характеристик входят: доступность канала, задержка сигнала в канале, уровень информационной безопасности, необходимая мощность излучения (соответственно, длительность автономной работы устройств). Для телеметрических IoT-устройств больший вес имеют качественные (доступность, безопасность), а не количественные (емкость) характеристики канала.

Заключение

Конечно, в мире нет ничего идеального. Рассмотренные выше сотовые
системы GSM не исключение. Ограниченное число каналов создает проблемы
в деловых центрах мегаполисов (а в последнее время, ознаменованное
бурным ростом абонентской базы, и на их окраинах) – чтобы позвонить,
часто приходится ждать уменьшения нагрузки системы.

Малая, по современным
меркам, скорость передачи данных (9600 бит/с) не позволяет пересылать
объемные файлы, не говоря о видеоматериалах. Да и роуминговые возможности
не так уж безграничны – Америка и Япония развивают свои, несовместимые
с GSM, цифровые системы беспроводной связи.

Конечно, рано говорить, что дни GSM сочтены, но нельзя и не замечать
появления на горизонте так называемых 3G-систем, олицетворяющих
начало новой эры в развитии сотовой телефонии и лишенных перечисленных
недостатков.

Как хочется заглянуть на несколько лет вперед и посмотреть,
какие возможности получим все мы от новых технологий! Впрочем, ждать
осталось не так долго – начало коммерческой эксплуатации первой сети
третьего поколения намечается на начало 2001 года… А вот какая судьба
уготована новым системам – взрывообразный рост, как GSM, или разорение
и уничтожение, как Iridium, покажет время…

Автор благодарит компанию Адмирал за помощь в подготовке материала.
