Схема Глушилки ( генератор помех GSM GPS 3G Jammer) – только для домашней сборки

Где сегодня используются глушилки – и как?

Сегодня их в основном покупают крупные компании, чтобы обеспечить конфиденциальность информации. Устанавливают глушилки в правительственных зданиях, объектах МВД и ФСБ, в тюрьмах.

В больницах глушат сигнал, чтобы правильно работала чувствительная электроника. По той же причине закупают гаджеты для исследовательских лабораторий и сервисных центров.

Нередко глушилки ставятся в кино и в театрах. Есть они даже в школах и университетах – чтобы никто не списывал с интернета на экзаменах.

Глушат они не только сигнал мобильных телефонов, но и «жучков», которые также работают через сотовые сети. Впрочем, от записи разговоров глушилки не оберегают (спойлер: но и такие приборы есть, читайте дальше).

Вы наверняка видели глушилки и в метро. Они установлены для борьбы с терроризмом. Даже если бомбу заложат, террорист не сможет подорвать её дистанционно. Не пройдёт сигнал.

Курьеры и дальнобойщики используют глушилки, чтобы не дать работодателю проследить за ними. По той же причине глушилки покупают и автоворы.

Другой вариант – использовать глушилку для вывода из строя сигнализации на авто или на здании. Или систему «умный дом», в которой устройства обмениваются данными по Wi-Fi.

Ещё есть глушилки – «антишансон». Это подавители радиоволн. Бесит музыка в такси? Включил незаметно в кармане, и наслаждаешься тишиной.

Кстати, если использовать плеер с FM-трансмиттером вместе с глушилкой, то можно заставить всю маршрутку слушать правильную музыку.

Глушилка bluetooth, 3g, wi-fi

Такое устройство обычно незаметно и действует на определенных частотах. При этом на сотовом телефоне при работе прибора обычно высвечивается что-то наподобие «сеть не найдена», «нет сигнала» и прочее. А если она и установилась с каким-то приспособлением, то через несколько секунд прерывается. Тогда никакие шпионские средства не смогут подслушивать и ловить сигналы.

Глушилки GSM телефонов или Wi-Fi не излучают мощного шума, радиосигнала. Поэтому бытовые устройства как работали, так и продолжают работать.

Высокочувствительная шпионская техника может устанавливаться где угодно: в офисах, автомобилях, квартирах, саунах и так далее. Связь происходит на определенных частотах. Обычные детекторы часто не справляются с задачей и не способны «вычислить» современную шпионскую технику. А вот глушилки, разработанные с учетом возросших условий и требований, могут «обезвредить» пространство.

Глушилка радиосигнала

«Антишансон» — индивидуальное устройство для защиты и активного противодействия вмешательству нежелательной информации из радио эфира (ПМРГ — персональная мобильная радио глушилка). Позволяет незаметно глушить выбранную радио частоту, путём создания гармонической радио помехе в заданном диапазоне. Устройство имеет кнопку включения радиопомехи «Выкл FM» и ручку подстройки частоты. Себестоимость устройства — 10$.

Характеристики: Диапазон частот: 88-108 МГц (FM) Радиус действия: 5-10 м Напряжение питания: 9 V Время непрерывной работы: 15 часов. Габаритные размеры: 35х50х25

Элементы схемы С1, С2 — 0.22 мкФ СЗ, С4 — 1000 пФ С5 — 100 пФ С6 — 15 пФ С7 — 3 — 50 пФ переменный конденсатор R1 — 287кOm R2, R4 — 15кОм R5 — 39 Ом 2Вт Т1 — ВС307В Т2 — ВС161/6 S1 — Выключатель (любой подходящий по размеру) L — Без каркасная катушка индуктивностью около 0.

Схема собиралась на основе набора «Мастер кит» NK127. Это передатчик работающий на частоте около 27мГц (частота радио управляемых игрушек), работающий от батарейки 98 типа *Крона». Меняем катушку L схемы и получаем требуемые 87-108 мГц.

Защита от wifi глушилок

Принцип работы глушилок основан на создании помех, отправке управляющих кадров и перекрытии эфира «белым шумом». В беспроводных сетях управляющие кадры (служебная информация), в отличие от данных, не шифруются и не проходят проверку на аутентификацию, что делает сеть уязвимой. Воспользовавшись этим, злоумышленник может осуществить атаки типа отказ в обслуживании DoS (Denial of Service).

Для повышения безопасности кадров управления беспроводных сетей стандарта 802.11 утверждена поправка IEEE 802.11w-2009. К сожалению, режим защиты кадров MFP (Management Frame Protection) функционирует не во всех беспроводных точках доступа Wi-Fi. Следует отметить, что при включении режима защиты кадров MFP, на беспроводных устройствах можно наблюдать снижение пропускной способности.

К сожалению, по причине низкой распространенности механизма защиты кадров в железных решениях и существенного снижения скорости передачи информации в сети данной возможностью пользуются немногие знатоки данной технологии. Получаем в сухом остатке, что практически невозможно программно бороться с устройствами данного класса. Устройств, которые могли бы «заглушить» глушилку тоже не существует.

Наиболее действенная возможная защита в этой ситуации – покупка специальных обоев, в составе которых присутствует металл, блокирующий проникновение ненужных радиочастот из вне. Блокирующие wifi обои – это слишком дорогой и экстремальный метод борьбы, но в некоторых ситуациях это единственный выход. Предыдущая запись Как усилить сигнал wifi на телефоне

Следующая запись Как усилить сигнал wifi роутера

Из чего состоит глушилка?

Глушилка, как на фото состоит из определённых элементов:

• Генератор для регулирования напряжения,  посредством которого убирается перенапряжение всей системы и предотвращения сгорания. Также он усиливает поток тока, при этом сохраняет работоспособность в целом системы при любом напряжении.
• Антенна.  В данном приборе применяются разнообразные типы передающихся элементов, однако более подходящий SMA, который даёт максимальную территорию покрытия, а также функционирует в нужном частотном режиме.
• Усилитель. Определённая деталь схемы, которая несёт ответственность за подачу мощнейшего сигнала.
• Схема. В данный элемент входит генератор, а также катушка. Первый производит колебания, постепенно передающиеся на катушку.

Для бесперебойного функционирования гаджета и исключения глушения связи понадобится намотать требуемое число витков. От правильности выбора сердечника напрямую зависит продолжительность работы прибора и коэффициент усиления.

Конструкцией предусмотрены и другие детали, благодаря которым она функционирует в разных режимах:

• помехи в функционирование приборов слежения, что даёт возможность устранить с экранов радаров телефон, либо машину;
• изменение сигнала таким образом, чтобы он передавал искажённые сведения.

Подобные гаджеты создать намного проблематичнее в связи с наличием определённой модели процессора.

Инструкция по сборке

Устройство делается по следующей инструкции:

1. Для начала необходимо взять генератор качающихся частот, который будет являться основной микросхемой. На нее будут прикрепляться все другие;
2. Далее необходимо присоединить специальный генератор помех. Он будет активировать порт основной схемы;
3. Пропускаем импульс через сеть согласования;
4. Теперь стоит прицепить порт к антенному адаптеру. Это будет изготовлен специальный вход для радиочастот. Если правильно подключить выход к усилителю, то на антенну поступит четкий сигнал;
5. Далее нужно просверлить специальное отверстие, чтобы прикрепить детали, а также специальные разъёмы;
6. Припаиваем детали к микросхеме;
7. Устанавливается генератор напряжения к корпусу устройства, а также прикрепляем батарею аккумулятора. Также стоит отделить саму батарей от других побочных частей на плате. Это нужно, чтобы не допустить замыкания;
8. Далее присоединяем антенны к разъемам и присоединяем все к выключателю.

После этого прибор можно считать изготовленным. Стоит подробно изучить схему, чтобы правильно собрать глушилку. Такая глушительная система будет работать исправно, если правильно спаять, а также четко по схеме расположить детали.

Инструкция: как сделать собственную глушилку сотовой связи

В последнее время интернет-сообщество стало уделять всё больше и больше внимания глушилкам сотовой связи, особенно тому, как самому сделать одну из них. Компания Джаммер и команда наших специалистов не смогли остаться в стороне и решили составить свою собственную инструкцию для Вас. Но не стоит забывать, что создание такого сложного устройства – дело довольно непростое и требует определенных навыков и опыта в сфере электроники.

3 Способа Подавления

Прежде всего, Вы должны знать, что существует три способа подавления мобильных сигналов:

Спуфинг (на мобильное устройство подается ложный сигнал и его работа нарушается)
ДоС атака (отказ в обслуживании, когда сигнал перекрывается радиопомехами и не может нормально быть принят или отправлен)
Электромагнитная экранировка (объект заключается в защитный экран, который не пропускает ни входящие, ни исходящие сигналы)

Наши специалисты используют второй способ, и вот почему: спуфинг является хорошим методом, но требует точной регулировки и контроля, и неопытному пользователю будет довольно сложно управлять таким устройством. Электромагнитная экранировка классно работает, но она привязана к одному местоположению, т.е. о портативных устройствах можно забыть.

Поэтому ДоС остается лучшим выбором в силу возможности глушить все мобильные устройства выбранных частот в радиусе подавления используемой глушилки связи.

Собираем Части

Чтобы сделать глушилку сотовой связи, Вам понадобится объединить некоторые детали в одно целое. Вот их список:

Генератор, Управляемый Напряжением (ГУН)
Настроечная Схема (для выбора желаемой частоты для подавления)
Источник Помех (как правило, встроен в Настроечную Схему)
Блок Усиления РЧ (так называемый “усилительный каскад”)
Передающая Антенна

ГУН является самой важной частью. Он словно сердце Вашей глушилки. ГУН производит РЧ сигнал, который будет взаимодействовать с блокируемым устройством. Прежде всего, Вы должны выбрать частоты, которые будут использоваться Вашим подавителем. Вот список основных стандартов связи:

AMPS (800МГц)
PCS (800МГц, 1800МГц и 1900МГц)
GSM (850МГц и 1900МГц в Америке, 900МГц и 1800МГц в Европе)
GPS (основные гражданские частоты 1227МГц и 1575МГц)
Wi-Fi/Bluetooth (2400МГц — 2500МГц)
RFID (также известна как UHF/VHF, 14МГц — 400МГц, 800МГц и 2450МГц)
Также Вам необходимо подумать о размере будущего подавителя, так как Вы можете создать портативную глушилку сотовой связи либо настольный блокиратор мобильных телефонов.

Настроечная Схема может быть двух видов: разомкнутая схема и с обратной связью. Разомкнутая схема довольно проста и требует всего лишь несколько составляющих и дополнительные пассивные компоненты. Генератор пилообразных колебаний заставляет ГУН ходить от нижней к верхней частоте. Схема с обратной связью использует ФАПЧ чтобы настроить и удерживать частоту ГУН на одном уровне. Для этой цели Вам нужно использовать микроконтроллер. Он программируется один раз и подключается к ГУН, поэтому он не настраиваемый.

Блок Усиления РЧ – это то, что Вам нужно, если Вы желаете расширить зону покрытия Вашей глушилки вместе с мощностью сигнала. Чем больше мощности у Вашего подавителя сигналов, тем шире радиус его подавления. Ценой этому является, как Вы уже, наверное, догадались, время работы устройства. Больше мощности равняется меньшему времени, на которое хватит батареи.

На рынке электронных компонентов имеется достаточно широкий выбор усилительных каскадов (7дБм, 17дБм, и даже 20 дБм). Однако следует учитывать, что чем больше мощность, тем меньше время работы устройства.

Передающая Антенна – это устройство, передающее сигналы, которые генерирует Ваш подавитель. Основной характеристикой антенны является КСВН (Коэффициент Стоячей Волны Напряжения). Если КСВН Вашей антенны равняется трем или ниже, тогда это то, что надо, потому что обратные потери этой антенны минимальны.

Специалисты компании Джаммер используют SMA антенны, так как их очень легко убирать или заменять. Также следует упомянуть то, что всенаправленные антенны являются предпочтительными, если Вы не хотите постоянно направлять свою глушилку на объект подавления, как пульт от телевизора.

Источник Питания поддерживает жизненную силу Вашего творения. Обычно для работы подавители мобильных телефонов используют 5В постоянного тока. Поэтому Вы можете использовать ионно-литиевую батарею в качестве источника питания. В случае использования обычного источника питания Вам понадобится сетевой адаптер. Сетевой адаптер может быть двух типов: удвоитель напряжения управляемого конденсатора или индукторный импульсный повышающий стабилизатор.

Первый простой и эффективный, но его нельзя регулировать, так что Вам понадобится регулятор МПН для корректировки напряжения. Второй является регулируемым, но он более дорогой, более сложный и требует точного подбора всех компонентов для стабильной работы.

Наша производственная команда использует импульсные стабилизаторы для своих творений. Это отнимает больше времени и труда, но результат стоит того. Адаптеры переменного/постоянного тока производятся почти для всех типов глушилок мобильной связи.

Дополнительные Заметки

Сигналы более старых моделей мобильных устройств легче подавляются из-за более низкой рабочей мощности. Соответственно они будут глушиться на большем расстоянии, чем более новые мобильные телефоны.
На более мощные глушилки сигналов, как правило, устанавливают охладительные системы для предотвращения неполадок.
Если у Вас достаточно навыков, сноровки и опыта (а также необходимого оборудования), Вы можете использовать программируемую систему ФАПЧ с микроконтроллером, чтобы сделать Ваш подавитель сотовой связи регулируемым.
И Напоследок

Ну что, Вам понравилось? Теперь Вы имеете представление о том, какой труд проделывается нашими уважаемыми исследовательскими и производственными специалистами, чтобы изобрести, разработать, создать и произвести всё это разнообразие надежных глушилок сотовой связи для Вашего пользования.

Мир электронных гаджетов – это огромное и интересное место! Ему есть что показать и чем удивить. Он может помочь нам радоваться современным, полезным, да и просто прикольным штукам.

И он будет рад Вам как его новой части!
http://blog.jammer.su/2022/10/instrukcija-kak-sdelat-sobstvennuju-glushilku-sotovoj-svjazi/

Как действуют подавители на телефоны

Одни из них представляют собой устройства такого типа, что когда приборы попадают в зону их действия, все вокруг телефоны ловят лишь помехи, а разговаривать по ним люди не могут.

Другие глушилки GSM направлены на сканирование частот и ищут определенный сигнал. В тот момент, когда он появляется, они начинают генерировать помехи. Таким образом, существенно экономится электрическая энергия.

Устройства могут иметь различный радиус действия. Одни из них не распространяются более десяти метров. Они отлично подойдут для небольшого кабинета или автомобиля.

Более серьезные модели имеют радиус действия около пятидесяти метров. Они могут быть использованы, к примеру, в конференц-залах или переговорных.

Но есть и прибор с огромным радиусом действия. Он может распространять помехи на целые площади. Разумеется, лишь спецслужбам доступна такая глушилка GSM.

Схема, представленная ниже, поможет вам сконструировать устройство своими руками.

Как заглушить wifi соседа

В первую очередь разберитесь, для чего вы хотите заблокировать работу чужой беспроводной сети. Если соседский wifi мешает работе вашего роутера, глушилка — не выход. Она заблокирует беспроводной Интернет не только соседу, но и вам. В такой ситуации просто выберите другой канал wifi на своем роутере.

Если все же решили заглушить соседу Интернет, воспользуйтесь одним из следующих способов.

Установите мощность роутера на максимум

. Перед этим обязательно выберите тот же канал, на котором работает wifi вашего соседа. Определить канал поможет программа Aircrack-ng. Способ не слишком эффективный: в лучшем случае у соседа упадет скорость, а в худшем он просто переключится на другой канал.

Метод сработает и с недорогим wifi адаптером для ноутбука, если настроить его в качестве точки доступа.

Купите специализированное устройство

. Работает хорошо, но цена стартует от 4 — 5 тыс. руб. Стоит ли месть соседу таких денег — вопрос дискуссионный.

Классификация глушилок

Существует несколько видов этих устройств. Они отличаются своими характеристиками, такими, как мощность, портативность, возможность выбора диапазона частот. Бывают как небольшие карманные модели с 15 м. дальности, так и стационарные глушилки промышленных масштабов, диапазон подавления которых не ограничивается одним лишь wifi. По классам они делятся на:

• портативные. Самые простые и компактные образцы. Их мощность и радиус действия незначительны. С помощью этих глушилок легко заблокировать радиосигнал, например, в общественном транспорте или кафе. Автономная работа от аккумулятора позволяет использовать их, где и когда угодно;
• стационарные. Это более мощный вариант подавителей. Работают от сети и имеют больший радиус действия, который у некоторых моделей достигает 200 метров. Такое устройство – простой и надежный способ глушить wi fi в целом здании. Применяется крупными компаниями для защиты информации, и в местах, где использование мобильных устройств запрещено (больницы, учебные заведения и пр.);
• мультичастотные. Это самый мощный подавитель связи. Настраиваются и работают в любом диапазоне (Bluetooth, WiFi, GPRS, GSM, GPS и другие). Имеют интеллектуальный режим работы, который позволяет тонко настраивать частоты и силу влияния на них.



Использование беспроводного интернета и необходимость защиты данных в нём привела к появлению большого разнообразия глушителей wifi. Модели отличаются своей ценой, характеристиками и возможностями.

Критерии выбора

Если появилась необходимость защитить личную информацию, хорошей идеей будет обзавестись подавителем. Учитывая, большое разнообразие данных приборов на рынке, сделать правильный выбор не так-то просто. Для этого надо обратить внимание на такие вещи, как:

• компактность. Если в мощном устройстве нет необходимости, в продаже доступны модели, которые легко вмещаются в сумочку или рюкзак и работают от аккумулятора. Радиус их действия невелик (10 – 20 метров). Но для определенных задач этого будет вполне достаточно;
• мощность батареи. Именно от неё зависит качество и длительность работы портативных глушилок wifi. Мобильные подавители очень чувствительны к потребляемой мощности и силе тока;
• радиус действия подавителя. Дальность действия – главный параметр любого подобного устройства. Здесь нужно учитывать не только заявленные производителем характеристики, но и наличие стен, их толщину и материал в месте использования. Блокировка сигнала wifi затрудняется препятствиями;
• диапазон рабочих частот. Если, кроме вай фай необходимо глушить другие стандарты связи, существуют модели, которые имеют такую возможность. Для этого на них установлены дополнительные антенны.

Эти параметры напрямую влияют на стоимость глушилки. Самые простые модели стоят несколько тысяч рублей. Имея желание и определённые навыки, сделать себе такой девайс самостоятельно не составит труда.

Возможные варианты:

Нюансы изготовления, настройка

Глушилка сигнала связи, выполненная собственными руками, должна в полной мере соответствовать подобному устройству заводского производства. В этих целях понадобится схема простой глушилки сотовой связи, которая представлена в виде компактного каскада, в который включены диоды, а также транзисторы.

Резисторы с конденсаторами есть возможность изготовить посредством токовых зеркал, а также подобных заменяемых элементов. Данный подмен позволит уменьшить не только размеры гаджета, но и его стоимость.

Немаловажным нюансом считается настройка, позволяющая устранить проблемы, связанные с глушением других сигналов. Для избавления смешивания частот необходимо настроить имеющуюся катушку индуктивности, непосредственно от которой зависит исходящая частота. Подобное действие происходит благодаря изменению числа витков, размещённых на сердечнике.

Чтобы определить количество витков максимально конкретно, важно использовать определённую формулу, которая показывает нужную степень зависимости, имеющуюся между индуктивностью, частотой, а также намотками.

Далее инструкцией создания глушилки для неопытных мастеров предусмотрено устройство функционирования усилителя. Данный прибор показывает усиление и уменьшение сигнала, который не всегда эффективен в процессе работы устройства. В отдельных случаях желательно свести к минимуму процент усиления, снизив подобным образом помехи.

Регулировка данного показателя состоит в экспериментальной настройке необходимого усилителя вручную, параллельно проверяя функционирование комплекса в целом и его влияние на прибор слежения.

Такой элемент, как антенна, не нуждается в настройке, однако при этом следует выбирать её максимально серьёзно. По отзывам радиолюбителей, правильнее всего обустроить антенну SMA, от которой идёт сигнал в разные стороны и которая характеризуется наивысшим усилительным коэффициентом.

Глушилка сигнала связи собственными руками создаётся и из других видов передающих элементов:

• антенна штыревого типа;
• панельного типа;
• логопериодическая.

В зависимости от области обхвата, появляется выбор, который связан между числом обустраиваемых антенн. При необходимости получения готового результата пределах нескольких метров, применяется 1 деталь, при этом в отдельных структурах обустраивается до 4 деталей.

Подавитель и анти-трекер gps

В последние годы стал широко распространенным еще один вид шпионской техники — GPS-трекеры. Они предназначены далеко не только для контроля за грузоперевозками, как часто заявляют производители. Их часто используют и силовые структуры, и частные детективы, и те же завистливые конкуренты, вплоть до криминальных структур.

Это совершенно миниатюрные приборы, спрятать которые легко и просто. А в итоге определенный человек будет находиться под такой автоматизированной слежкой. Вот почему стала разрабатываться и глушилка GSM-сигнала, своего рода анти-трекер.

Это такие определенный модули, которые не дают просчитать координаты нахождения человека или транспортного средства. Тот, кто следит, используя трекер, при этом увидит лишь «no data», либо данные не поступят к нему вообще.

Благодаря подавителям транспортному средству обеспечивается анонимность, и не допускается сбор личных сведений через каналы GPS.

Устройства способны успешно бороться со всякого рода шпионской техникой, которая может повредить любому человеку и в личной жизни, и в деловой сфере, а также целой организации. Поэтому в наших реалиях такими вещами пренебрегать нельзя, и необходимо стараться обезопасить себя, своих близких и сотрудников от шпионских гаджетов.

Схемы для сборки глушилок сотовых телефонов своими руками

Для любого механизма есть своя схема сборки, которая может выглядеть совершенно по-разному. Сложность схемы зависит от сложности прибора. Для глушилки пользователь может использовать примитивную схему, в которой нет ничего сложного и необычного. Каждый электрик хоть раз сталкивался с подобным.

На транзисторе пользователь должен будет собрать четкий и высокочастотный генератор, который работает на определённой частоте. В этом случае диапазон частот не должен превышать 120 МГц. Далее на таймере можно увидеть генератор, который действует на низкочастотных импульсах. Именно этот генератор будет блокировать вход и выход радиосвязи.

Так как любой сотовый телефон работает на определенной частоте, а именно 2,5 ГГц, то пользователь может задаться вопросов о том, что такая схема не соответствуют подавлению. Это действительно так. Схема, предложенная выше, не полностью сможет заглушить сигнал, так как для более сложного объекта потребуются и более сложные основания.

Это некоторая хитрость, которая понадобится при изготовлении. Можно использовать более сложные схемы, если пользователь полностью уверен в том, что способен осилить определенные механизмы.

Установка и эксплуатация подавителя

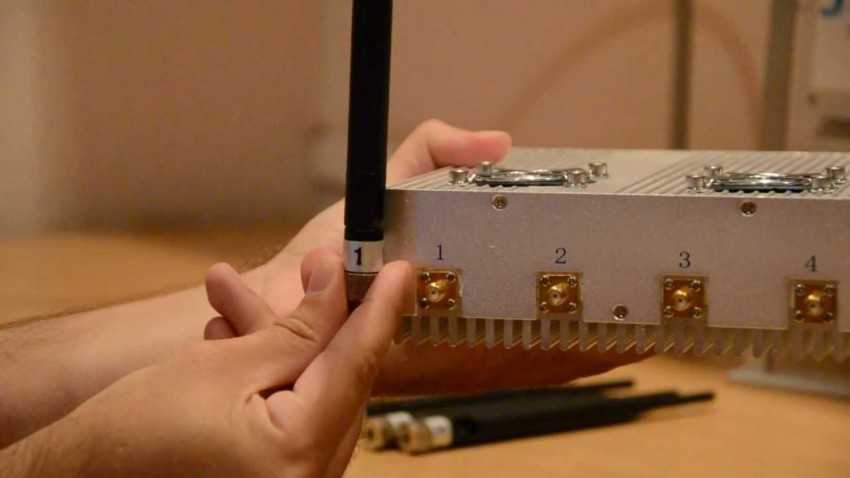

Для использования девайса необходимо установить антенный адаптер в соответствующий разъем. Процесс блокировки сигналов начнется уже спустя 10 секунд после активации оборудования. В зависимости от типа устройств, радиус действия и принцип включения будет разным.

Некоторые блокираторы после активации работают слабо и не могут выполнять основную функцию. Или блокируют сигналы, но действие распространяется на конкретного провайдера. Это значит, что оператором мобильной связи используются другие частоты.

Об особенностях использования заглушек можно узнать из ролика, предоставленного каналом Груз 300.

Для обеспечения полноценного рабочего состояния надо сделать следующее:

1. Произвести демонтаж переключателя.
2. Выкрутить антенный адаптер и извлечь его из посадочного места.
3. Демонтировать крышку блокиратора. Для снятия на корпусе имеются специальные крепления или болты, которые выкручиваются отверткой.
4. Извлечь плату из устройства.
5. На схеме есть подстроечный резистор, он используется для работы в условиях определенной частоты. Резисторный элемент надо подкрутить отверткой.
