При выборе места и способа размещения внутренних антенн следует учитывать следующие моменты:
4 Установка и подключение репитера.
Внимание: включайте репитер только после того, как вы подключили внешнюю и внутреннюю антенны должным образом
Внутренние антенны (настенные и потолочные):
Устанавливается внутри здания и распространяет усиленный сигнал по всей территории зоны охватаусилителя.
Кабели:
Коаксиальные кабели к внешней и внутренней антеннам.
Опционально
Делители и ответвители: в случаях, когда структура здания слишком сложна или потеря сигнала очень сильна из-за толстых стен или по другим причинам, используются делители и ответвители. Они позволяют установить больше антенн в различных зонах, чтобы обеспечить прием сигнала по всему зданию.
Дополнительные внутренние антенны: в случаях, когда структура здания слишком сложна.
Выбор диапазона репитера
У сотовых операторов на сегодня 5 частотных диапазонов – 800, 900, 1800, 2100 и 2600 МГц. Таблица распределения стандартов связи относительно каждого диапазона выглядит так:
Правило №1: все современные телефоны всегда «цепляются» за более высокий стандарт, который есть в данной точке приёма. Например, если усилить сигнал 2G/GSM, а в помещение заходит с улицы слабый 3G, то телефон будет игнорировать мощный сигнал GSM и будет продолжать сидеть на слабом 3G. С 4G аналогичная ситуация по отношению к 3G.
Многие задают вопрос: «А у нас WiFi есть, зачем нам 3G, 4G?» Наличие WiFi никак не влияет на выбор репитера для усиления голосовой связи!
Кстати, во многих регионах сотовые операторы стали запускать «голос» и в 4G, но процесс растянется на 2022-2020 годы. В Москве МТС и Мегафон на многих смартфонах уже запустили голос в 4G.
Правило №2: если в помещение заходит один стандарт на разных частотах, то телефон всегда выбирает более высокую частоту. Например, 3G присутствует в помещении на частоте 900 и 2100 МГц. Телефон, естественно, будет выбирать 2100 МГц, даже если он очень слабый (до уровня -100 дБм).

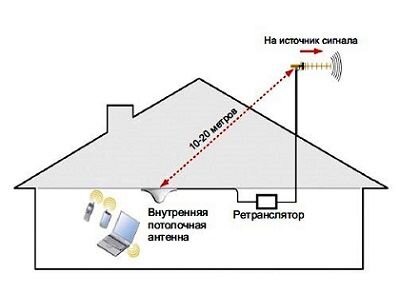

Выбор места для установки уличной сотовой антенны
Наружная антенна должна быть всегда установлена вне помещения. Даже если имеется чердак или комната на уровне крыши, внешнюю антенну все равно необходимо установить снаружи для получения максимального результата.
При помощи спектроанализатора и приложения по анализу сетей, необходимо найти место, в котором принимается самый сильный уровень сигнала базовой станции. Между тем местом, где планируется установка внешней антенны и вышкой сотовой связи не должно быть препятствий.
Внешняя сотовая антенна должна быть установлена на расстоянии не менее 10 метров от внутренней антенны. В противном случае два сигнала будут осциллировать и мешать друг другу.
Внимание!
Не рекомендуется устанавливать внешнюю антенну на металлическую поверхность, такую как труба водопровода или вентиляции.
При выборе места установки внешней антенны необходимо избегать ближнего расположения активного электрооборудования и высоковольтных линий электропередач, других активных антенн, включая спутниковые тарелки.
Совет:
Для получения максимального результата необходимо, чтобы между внешней антенной и ближайшей вышкой сотовой связи не было препятствий.
Перед подключением коаксиального кабеля, рекомендуется подключить всю систему незакрепленными кабелями. Это позволит проверить соединения и уровни сигнала, перед тем как проложить постоянный кабель и проводку.
Выбор места установки ретранслятора сотового сигнала и внутренней антенны
При установке сотового репитера необходимо выбрать сухое, прохладное вентилируемое место. Не устанавливайте ретранслятор в помещениях с повышенной влажностью, таких как кухня или ванная. Избегайте таких мест как стенные шкафы. Избегайте попадания прямых солнечных лучей, которые могут привести к перегреву стационарного блока.
При установке внутренней антенны необходимо выбрать зону в помещении, обеспечивающую наилучшее покрытие с учетом сектора излучения антенны. Антенна должна быть установлена максимально близко к тому месту, где требуется обеспечить зону обслуживания. Сигнал от репитера будет распространятся по широкому сектору излучения внутренней панельной секторной антенны.
Выберите для репитера местоположение, которое обеспечивает легкий доступ для подключения кабеля от внешней антенны. Потребуется провести кабель от внешней антенны, расположенной на крыше или фасаде здания, к основному устройству, расположенному внутри помещения.
В более крупных зданиях и помещениях, таких как торговые центры, складские и спортивные комплексы, бизнес-центры, возможно, потребуется установить большее количество внутренних антенн, чтобы обеспечить покрытие сигналом с достаточным уровнем всей требуемой площади.
Как делать замеры сотового сигнала?
Если у вас Android версии 6 и ниже, то читаем эту статью.
Если айфон, то эту статью.
Но самый простой вариант, это если у вас версия Android 7.0 и выше.
Пугаться не надо. Там всё просто.
Пример того, как должны быть проведены замеры:
—————————————————————–
Точка предполагаемой установки внешней антенны (крыша или фасад):
2G – 1800 МГц, -75 дБ,
3G – 2100 МГц, -81 дБ,
4G – 2600 МГц, -96 дБ.
Внутри помещения:
2G – 1800 МГц, -92 дБ,
3G – 2100 МГц, -98 дБ,
4G – 1800 МГц, -95 дБ.
——————————————————————
Выводы к нашему примеру: телефон в режиме 2G/GSM «сидит» внутри помещения только на 1800-й частоте. Следовательно, усиливать 900-й диапазон необходимости нет! В режиме 3G сидит на 2100-й частоте. В режиме 4G телефон сидит внутри помещения на 1800 МГц. Соответственно, в нашем случае для данного оператора будет правильным выбрать репитер с диапазонами 1800/2100.
И такой расчет необходимо сделать для каждого оператора!
Если с подбором сложно, то пришлите нам замеры, опишите ситуацию и мы подберём для вас решение.
Как усилить сигнал сотовой связи своими руками
Руководство пользователя описывает процесс установки, настройки и монтажа усилителя сотовой связи. Пожалуйста, внимательно прочтите инструкцию перед тем, как устанавливать прибор. Информация, содержащаяся в данном руководстве, может быть изменена или обновлена без предварительного уведомления.
Меры предосторожности
Пользователю необходимо придерживаться перечисленных ниже правил:
Напряжение блока питания усилителя связи должно соответствовать требованиям безопасности; любые действия могут осуществляться исключительно после предварительного выключения питания. Только техническим специалистам разрешено производить подобные операции.
Нельзя разбирать прибор, заменять его компоненты самостоятельно, так как таким образом оборудование может быть повреждено и существует вероятность получить удар электрическим током.
Не открывать ретранслятор, не вынимать его компоненты, не открывать крышку корпуса, чтобы достать или проверить электронные компоненты. Они могут быть повреждены вследствие неверного электростатического напряжения.
Пожалуйста, храните и устанавливайте прибор подальше от нагревательных приборов, так как репитер рассеивает тепло во время работы. Также не храните усилитель поблизости от предметов/приборов/условий, которые могут повлиять на теплоотдачу.
При установке принимающей антенны выше уровня крыши рекомендуется производить заземление.
Какой мощности выбрать репитер сотовой связи
(Можно пропустить этот занудный раздел, лучше напишите или позвоните нашему инженеру и расскажите замеры свои и площадь необходимую для покрытия).
Комплект усилителя сотового сигнала включает в себя:
Внешняя антенна:
Улавливает сотовый сигнал, приходящий от базовой станции и передает его с помощью кабеля на усилитель сотового сигнала. Также внешняя антенна передает обратный сигнал от усилителя к базовой станции.
Репитер:
Активный усилитель, усиливающий сигнал от внешней антенны и передающий на внутренние. Его необходимо размещать внутри помещения рядом с розеткой, т.к. он питается от сети.
Мощность усилителя – лучше иметь запас
Для сотового сигнала препятствием становится всё, что непроницаемо для радиосигналов, включая тонированные стёкла и даже густые древесные кроны. При этом существуют постоянные препятствия для сигнала и сезонные, как, например, листва деревьев.
К примеру, в зимний период вы устанавливаете в загородном доме усилитель сотового сигнала небольшой мощности. Уже весной может возникнуть проблема с доступом сотового сигнала, поскольку ещё недавно голые ветви деревьев покроются листвой. Поэтому необходимо выбирать репитер с достаточным запасом мощности. А может получиться обратный вариант, когда зимой ваш усилитель зафонит и станет “помехой”.
Бывают подобные случаи и в городе, когда установленный ранее усилитель перестаёт справляться с возложенной на него задачей. В итоге выясняется, что базовая станция, на которую репитер был ориентирован донорной антенной, рассчитана на определённое количество абонентов.
В этом случае вы можете испытывать некоторое ограничение в возможности пользоваться связью, не смотря даже на полный индикатор антенны мобильного телефона.
Если мощность усилителя недостаточна, вам не помогут улучшить мобильную связь ни дополнительные абонентские (внутренние) антенны, ни более мощная внешняя. Поэтому обязательно, прежде, чем устанавливать репитер, консультируйтесь у специалистов. А ещё лучше, пользуйтесь их услугами, и Вам будет гарантирована качественная сотовая связь.
Некоторые особенности при установке репитеров gsm, 3g, 4g
- Старайтесь, чтобы на вход репитера приходили сигналы от всех операторов приблизительно одинакового уровня. Иначе могут получиться разные радиусы действия от внутренней антенны для каждого оператора.
- В загородных домах старайтесь вешать приёмную антенну как можно выше – это позволит вам использовать мощность усилителя по максимуму. Каждый метр вверх имеет значение! А в городе это правило далеко не всегда выполняется.
- Если в системе более 20 м кабеля, то берите марку кабеля не тоньше 8D-FB.
- Что касается городских офисов – старайтесь устанавливать внутреннюю антенну в каждую комнату! Проверено богатым личным опытом.
- Для офисов, как правило, следует выбирать репитеры с диапазонами 1800/2100, 2100/2600 или даже 1800/2100/2600. А 900-ю частоту в офисе ставить бессмысленно. Исключения – цоколь, подземные паркинги.
- Для офисов в цокольном этаже, где с улицы не заходит 2100 МГц, следует ставить репитер 1800. В этом диапазоне будет и 2G/GSM, и 4G/LTE, т.е. одним выстрелом убьете двух зайцев.
- В загородных домах практически любой вариант можно встретить. Для дачных домиков, находящихся далеко от цивилизации (когда связь в доме отсутствует вовсе), в 97% случаев подойдет репитер 900-го диапазона, но всегда лучше перепроверить замерами. Кстати, последнее время набирает обороты 4G/LTE800 на частоте 800 МГц соответственно. Скорость невысокая из-за узкой ширины полосы, но это лучше, чем ничего.
- Не покупайте дешевые усилители. Они даже если и будут работать, то могут привлечь внимание радионадзора, т.к. создают помеху базовым станциям сотовых операторов. Обычно это штраф с предписанием о демонтаже, а для юридических лиц, попавшихся вторично, – закрытие деятельности до 90 дней.
- Установка репитера под определенного оператора МТС, Билайн, Мегафон, Yota, Tele2 – это более дорогое удовольствие, но более качественное. Актуально для офисов, где используется корпоративная связь.
Кстати, тут можно посмотреть примеры штрафов от ГКРЧ. Немного из своего опыта (ездил после горе-установщиков):
Популярная ошибка при установке репитеров в загородных домах и дачах
Основная задача – избежать «закольцовки» сигнала между внешней и любой из внутренних антенн, т.е. внешнюю антенну надо как можно дальше расположить от любой из внутренних.
Популярные репитеры сотового сигнала
сравнитьРепитер RF-Link, Антенна 3-5 дБ, Внешняя антенна 11 дБ, Кабель 10м, Кабель 5м, Кронштейн.
сравнитьРепитер RF-Link, Антенна 3-5 дБ, Внешняя антенна 11 дБ, Кабель 10м, Кабель 5м, Переходник, Кронштейн.
сравнитьРепитер RF-Link, Внутренняя антенна, Внешняя антенна, Кабель, Разъёмы
сравнитьРепитер RF-Link, Внутренняя антенна, Внешняя антенна, Кабель, Разъёмы
Пример №2 с использованием делителя неравномерного распределения мощности
В данной системе используется две внутренних антенны. Одна покрывает площадь 25 х 6 = 150 кв. м (которая 14 дБм на выходе выдает), а вторая 50 х 6 = 300 кв. м (17 дБм на выходе). Для распределения сигнала был выбран несимметричный делитель с боковым затуханием на 10 дБ и по прямой с затуханием 1 дБ. Выбираются такие делители для рационального распределения мощности сигнала.
Прокладка кабеля от внешней антенны до репитера
Коаксиальный кабель передает сигнал от внешней антенны на внутренний стационарный блок репитера мобильной связи.
Коаксиальные кабели специально разработаны, чтобы экранировать сигнал внутри кабеля от внешних помех.
Чтобы обеспечить высокий уровень сигнала, необходимо аккуратно проложить кабель, чтобы избежать его повреждения или нарушения целостности. Любые перегибы, петли или резкие повороты могут нарушить целостность кабеля. Слишком сильное натягивание или нанесение ударов по кабелю также может нарушить его целостность.
Внимание!
Избегайте сгибания кабеля. Сгибание коаксиального кабеля может привести к его деформации. Это может сразу же вызвать проблемы, если имеется несколько перегибов. В лучшем случае, проблемы могут появится спустя несколько лет. Изгибы могут стать причиной микроскопических трещин в алюминиевой оболочке внешней части кабеля.
В холодную или жаркую погоду оболочка кабеля может сжиматься и расширяться. Микроскопические трещины или разрывы, вызванные изгибом, могут позже превратится в серьёзные повреждения кабеля. Никогда не делайте резких изгибов кабеля и избегайте формирования петли или узла.
Не нарушайте целостность оборудования. Не нарушайте целостность антенны, репитера или кабеля. Не перерезайте кабели и не снимайте разъемы. Чтобы перерезать коаксиальный кабель требуются специальные инструменты и обучение. Любое нарушение целостности ретранслятора, антенны или кабеля аннулирует гарантию.
Распространённая ошибка при установке репитеров в офисах, квартирах, кафе
Бывают случаи, что офис состоит из одной комнаты и кроме как расположить антенну за окном этой комнаты нет вариантов. В таких случаях лучше выносить внешнюю антенну на крышу здания, балкон на лестничной площадке и т.д. В противном случае работать не будет.
Рассмотрим пример №1:
1. Померили уровень сигнала телефоном в точке предварительной установки внешней антенны – 72 дБм . Коэффициент усиления антенны 11 дБ, соответственно, на выходе антенны имеем сигнал -72 11 = -61 дБм. 2. Потери сигнала в кабеле считаются очень просто: у любого кабеля есть свои радиочастотные характеристики на сайте производителя.
Например, на 100 метрах кабеля 5D-FB на частоте 900 МГц теряется 20 дБ. Чем выше частота сигнала, тем больше потери в кабеле. В нашем случае длина кабеля от внешней антенны до репитера составляет 10 метров, а потери считаются так: на 100 метрах теряется 20 дБ, соответственно, на 10 метрах потеряется 2 дБ.3.
На вход репитера приходит сигнал -61 – 2 = -63 дБ.4. Смотрим коэффициент усиления репитера в его технических характеристиках (в нашем случае Ку=70). Получаем на выходе усилителя -63 70= 7 дБм5. На выходе антенны получаем 7(с выхода репитера) -2 (потери в кабеле) 7 (Ку антенны) = 12 дБм.
Как оценить приблизительную площадь покрытия от внутренней антенны? Для этого смотрим в таблицу соответствия децибел и ватт:
| дБм | Вт | дБм | мВт | |
| 40 | 10 | 19 | 80 | |
| 39 | 8 | 18 | 64 | |
| 38 | 6,4 | 17 | 50 | |
| 37 | 5 | 16 | 40 | |
| 36 | 4 | 15 | 32 | |
| 35 | 3,2 | 14 | 25 | |
| 34 | 2,5 | 13 | 20 | |
| 33 | 2 | 12 | 16 | |
| 32 | 1,6 | 11 | 12,5 | |
| 31 | 1,25 | 10 | 10 | |
| 30 | 1 | 9 | 8 | |
| 29 | 0,8 | 8 | 6,4 | |
| 28 | 0,64 | 7 | 5 | |
| 27 | 0,5 | 6 | 4 | |
| 26 | 0,4 | 5 | 3,2 | |
| 25 | 0,32 | 4 | 2,5 | |
| 24 | 0,25 | 3 | 2 | |
| 23 | 0,2 | 2 | 1,6 | |
| 22 | 0,16 | 1 | 1,25 | |
| 21 | 0,125 | 0 | 1 | |
| 20 | 0,1 | -1 | 0,8 |
Наши 12 дБм соответствуют 16 мВт. Далее для упрощения подсчета наше количество мВт умножаем на коэффициент 6 и получаем ПРИБЛИЗИТЕЛЬНУЮ площадь покрытия от нашей антенны 16 х 6 = 96 кв. м. При наличии капитальных стен площадь может оказаться меньше.
Репитер RF-Link E900-70-20 имеет коэффициент усиления 70 дБ и максимальную выходную мощность 100 мВт по паспорту. Но в нашем случае реальная выходная мощность оказалась всего лишь 5 мВт из 100 возможных.
В случае систем 1800 и 2100 для определения ОРИЕНТИРОВОЧНОЙ площади покрытия полученную выходную мощность рекомендуется умножать на 4, т.к. при более высоких частотах происходит более высокое затухание сигнала в среде распространения.
Методика просчета получается достаточно простой: зная изначально площадь помещений, которую нам надо покрыть, и померив сигналы от базовых станций сотовых операторов, мы можем просчитать энергетический баланс системы и правильно выбрать модель репитера.
Руководство по эксплуатации и установке ретранслятора (репитера, усилителя сотовой связи) – по спецантенны связь без преград!
Руководство по эксплуатации.
В статье приводятся общие принципы и рекомендации, которые помогут Вам сэкономить на установке репитера.
Обратите внимание, что нельзя включать репитер до его полной установки, помните, что внешняя и внутренняя антенны должны быть разделены экранирующим радиосигнал препятствием. Несоблюдение порядка установки может привести к поломке оборудования.
1. Первое и самое важное действие – определение стандарта связи, в котором работает Ваш телефон в месте планируемой установки усилителя сигнала сотовой связи.
Для этого можно сделать звонок со своего телефона из того места, где собираетесь устанавливать репитер в сервисную службу своего оператора с просьбой установить стандарт связи GSM.
Метод простой, но имеет несколько минусов. Не все операторы сотовой связи отвечают на подобные запросы. Запрос и получение ответа займет немало времени. Ну и самое главное – в одном и том же месте, у одного и того же оператора могут работать несколько базовых станций, с оборудованием разного стандарта. Вам же нужно выбрать наиболее предпочтительный.
Самый распространенный стандарт – GSM-900. У него есть неоспоримые преимущества – зона покрытия может достигать 35 км от базовой станции оператора, а значит в удаленной от городской черты местности используется стандарт 900 чаще других.
DCS-1800 имеет большую емкость, значит количество абонентов обслуживаемых одной базовой станцией выше, чем у GSM-900. Однако, при этом зона покрытия до 17.5 км от антенны оператора. Чаще используется в городской местности.
Стандарт 3G 2100 МГц и 4G LTE 1800 МГц легко вычисляется по появлению соответствующего значка на экране телефона, в этом стандарте работает не только телефонная связь, но и обеспечивается высокоскоростной доступ в сеть Интернет. Зона покрытия 3G 2100 МГц до 12 км от базовой станции оператора, 4G LTE 1800 МГц – до 17.5 км.
Более подробная информация о том, как определить диапазоны базовых станций операторов мобильной связи в месте применения репитера смотрите здесь:
https://vse-simki.ru/articles/1302836-opredelyaem-chastotu-uroven-sotovogo-signala-i-raspolozhenie-bazovyh-stanciy-operatorov-s-pomoshchyu-programm-na-smartfone/
https://vse-simki.ru/articles/81798-kak-uznat-diapazony-bazovyh-stanciy-operatorov-mobilnoy-svyazi-v-meste-primeneniya-repitera/
2. Установка наружной антенны репитера.
Как правило, антенна устанавливается на кронштейне на крыше, фасаде дома. Возможно использование мачты или имеющиеся постройки. Направление антенны – в сторону предполагаемого источника сигнала (с возможностью корректировки направления в процессе тестирования).
Ориентацию антенны необходимо выполнять очень внимательно, медленно вращая антенну «по горизонту» и наблюдая за уровнем напряженности электромагнитного поля по дисплею мобильного телефона или с помощью функций инженерного меню. Изменение напряженности поля отображается на дисплее не сразу, а через 5-10 секунд, поэтому можно проскочить направление на самый сильный сигнал, вращая антенну быстро. Для настройки в тяжелых условиях желательно пользоваться телефоном с активированным инженерным меню. Телефон подключается к внешней антенне с помощью антенного адаптера (переходника) через разъём на корпусе телефона.
Антенна обычно устанавливается в вертикальной поляризации (штыри на стреле антенны направлены «с неба в землю», стрела располагается горизон тально и параллельно земле). Но поляризация может измениться, нужно пробовать экспериментально.
Настройка производится в том месте, где антенна будет постоянно закреплена и на базовую станцию того Оператора, к которому вы будете подключены постоянно. При смене Оператора может потребоваться и новая юстировка антенны. Имеет большое значение и высота установки над уровнем земли, но в разумных пределах, иначе затухание сигнала в кабеле сведет на нет все ваши усилия. Часто больший эффект даёт установка антенны на кронштейне за окном на двух метрах кабеля, чем на десятиметровой мачте в 10 м от дома. В целом, чем выше, тем лучше, но и в пределах одного метра (уже на высоте установки) нужно искать лучшее место, оно может быть на 30-40 см ниже или выше первоначального.
От длины кабеля зависит и коэффициент усиления всей антенной системы. Там, где сигнал слабый нужно использовать три принципа:
Усиление антенны — максимальное.
Качество кабеля — самое лучшее.
Длина кабеля — минимальная, по кратчайшему расстоянию.
Как ориентировать внешнюю антенну?
Если Вам нужен всего один оператор, например, МТС. То старайтесь захватить несколько каналов. Например, лучше поймать 2-3 канала с уровнем сигнала -60, чем 1 канал -50, а остальные по -70.
Если нужно обеспечить сигнал всех сотовых операторов, то старайтесь так поставить внешнюю антенну, чтоб сигнал на вход репитера приходил приблизительно одинаковый от всех сотовых операторов, иначе радиус действия от внутренних антенн будет пропорционально входящим сигналам. Например, на вход репитера попадают сигналы МТС «– 70», Киевстар «– 60», Life «- 50», то на выходе внутренних антенн будем наблюдать такую ситуацию, как показано далее:
Обратите внимание. Внутренняя и внешняя антенны репитера в идеале должны быть разделены препятствием, которое не пропускает сигнал связи (железобетонная стена, перекрытия этажей и т.д.), важно также разделять горизонтальные плоскости антенн (наружная на крыше, внутренняя – внутри дома, в нижней его части). В противном случае, возможен нежелательный «эффект эха или самовозбуждения», когда репитер будет усиливать свой собственный сигнал (аналогичный эффект при поднесении микрофона к динамику).
3. Установка внутренней антенны.
Устанавливать в той части вашего здания, где вы будете наиболее часто пользоваться мобильным телефоном, а сам репитер сотового сигнала, как можно ближе к этой зоне. Не забывайте, что репитер GSM обеспечивает наиболее сильный прием на том же этаже, где установлен репитер GSM. Затухание на 50 Дб (а это практически полное затухание в диапазоне 900 МГц происходит на расстоянии 10 метров от внутренней антенны, т. е. при использовании антенны круговой направленности или всенаправленной антенны, максимальном покрытии и уверенном сигнале вы получаете зону покрытия в виде круга с радиусом 10 метров и площадью около 300 квадратных метров (пренебрегая особенностями здания и радиопомехами).
4. Далее следует присоединить обе антенны к блоку репитера.
5. И только после этого включаем источник питания усилителя к соответствующему гнезду на задней панели блока, а затем в источник электрического тока.
6. Репитер установлен.
Важная информация:
1. Внешняя антенна автоматически выбирает более сильный сигнал, ретранслятор при этом настраивает свою работу таким образом, что более слабые сигналы обрабатываются, но остаются не в приоритете, ретранслятор работает не на полную мощность. Возможно, вам придется несколько раз менять положение и направление внешней антенны, в поисках нужного Вам оператора и стандарта. Если же и это не помогает – попробуйте протестировать работу ретранслятора с SIM-картой или телефоном другого оператора.
2. В связи с тем, что обе антенны (внешняя и внутренняя) являются приемо-передающими очень важно при установке разнести их на рекомендуемую дистанцию (не менее 10-20 м), разделить их экранирующим препятствием (железобетонные перекрытия и стены, металлическая крышка и прочее; дерево и стекло – не являются серьезным препятствием для распространения радиосигнала). При возникновении эффекта самовозбуждения – требуется больший разнос антенн, вынос внешней антенны на мачту, смена положения внутренней антенны.
АНТЕННЫ ВСЕГДА ДОЛЖНЫ БЫТЬ НАПРАВЛЕННЫ В РАЗНЫЕ СТОРОНЫ И НЕ “СМОТРЕТЬ” ДРУГ ДРУГА!
3. Современные сотовые телефоны работают таким образом, что при появлении сигнала сетей 3G (2100 МГц) вашего оператора – телефон автоматически переключается на них, выходя из зона усиления сигнала, которую обеспечивает ретранслятор. При этом качества сигнала связи может быть значительно хуже. Чтобы избежать таких нежелательных переключений, отключайте сети 3G в своем телефоне, когда они вам не требуются.
4. Как пользоваться ручной регулировкой усиления (MGG)? Например, у ретрансляторов Wiserepeater WR-2065-GW PRO, WR-2065-GD PRO, WR-2065-DW PRO есть ручная регулировка коэффициента усиления с шагом 1 дБ. По умолчанию стоит максимальное значение с завода 65 дБ. Необходимо выставить минимальное значение (- 34 дБ). Дальше увеличиваете коэффициент усиления, пока не будет нормальная связь и не больше.

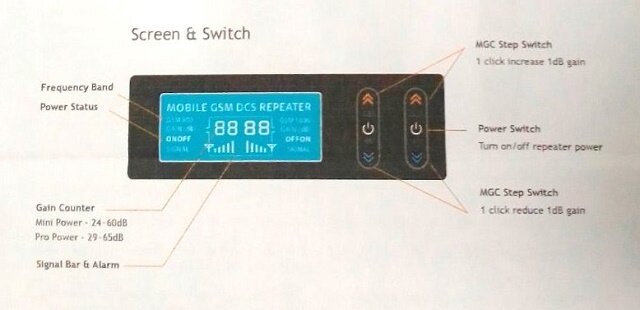

5. Значение индикаторов на дисплее репитера.
Ретранслятор показывает силу сигнала через сплошные столбцы на дисплее. -50 дБ — полная шкала (пять столбцов); -55 дБ равняется четырем столбцам; -60 дБ равны трем столбцам; -65 дБ равен двум столбцам, а -70 дБ соответствует одному столбцу.
Если внешние границы сигнальных полос мигают, ретранслятор не получает достаточный сигнал. Пожалуйста, проверьте кабельные соединения или отрегулируйте внешнюю антенну.
Если сигнал повторителя лучше -45 дБ, вся шкала сигнала будет мигать. Это может быть вызвано колебаниями или низкой близостью к источнику сигнала. Увеличьте расстояние между ретранслятором и внешней антенной и / или уменьшите усиление, регулируя уровень усиления, нажимая стрелки вниз. Проблема также может быть вызвана помехами от других объектов, таких как спутниковая антенна.
6. Для настройки системы усиления сотовой связи рекомендуем скачать через Play Маркет приложения “NetMonster” и «Сотовые Вышки, Локатор» (расположение вышек).
Как пользоваться приложениями, смотрите на нашем сайте в разделе “Статьи. Усилители мобильной связи (репитеры, антенны)”:
https://vse-simki.ru/articles/f40742-usiliteli-mobilnoy-svyazi-repitery-antenny/
Важно!: Во время работы не держите антенну репитера-ретранслятора рукой, т.к. это снижает качество и уровень сигнала.
Важно!: Никогда не включайте репитер без правильно подключенных антенн, иначе в нем может сгореть выходной каскад передатчика.
В нашем интернет магазине можно выбрать усилители мобильной связи и антенны для ВСЕХ частотных диапазонов: GSM-900, 4G LTE 900, DCS-1800, 4G LTE 1800, 4G LTE 2600, 3G WCDMA-2100, CDMA-850.
Усилители мобильной связи (репитеры, ретрансляторы):
https://vse-simki.ru/products/usiliteli-repitery-retranslyatory-sotovoy-svyazi-f5919636/
Готовые комплекты для усиления мобильной связи:
https://vse-simki.ru/products/gotovye-komplekty-dlya-usileniya-mobilnoy-svyazi-vklyuchi-i-polzuysya-f8124701/
Антенны для радиосвязи и передачи данных:
https://vse-simki.ru/products/antenny-dlya-radiosvyazi-i-peredachi-dannyh-f5919716/
Консультации можно получить по т. 0966737777, 0567853685 Евгений Евгеньевич.
antenna@ukr.net
vse-simki.ru
Самой распространенной причиной отсутствия или слабого усиления сигнала является недостаточная радиоразвязка между внешней и внешней антенной.
Другие возможные причины недостаточного усиления или его отсутствия:
Причина : есть свободные или неправильные соединения в системе репитера.
Решение: проверьте коммутацию между различными частями системы.
Причина : сигналы, полученные наружной антенной других операторов неподалеку слишком сильные. (Например, сигналы других операторов на 10 дБ сильнее, чем необходимые сигналы.)
Решение : изменить направление внешней антенны или ее положения установки, так, чтобы разрыв силы сигнала уменьшился между операторами.
Дополнительные материалы:Тарифные планы операторовИнтернет на дачуЧасто задаваемые вопросы
Случай №1
Репитер диапазона 2100 МГц. Выдавал вот такую помеху:
Настроить не удалось, репитер под замену.
Случай №2
Репитер 900/2100/2600:
Выдавал помехи в 900 и 2600 диапазонах:
Схема подключения репитера
Репитеры для усиления сотового сигнала EVERSTREAM разработаны для приема существующих сигналов операторов мобильной связи вне помещений и ретрансляции усиленных сигналов в помещения, которые имеют слабый сигнал или в которых сигнал отсутствует.
Для функционирования репитера необходимо разместить наружную сотовую антенну на крыше здания. Антенна, располагаемая снаружи, обладает высоким коэффициентом усиления, направляется на ближайшую вышку сотовой связи и принимает передаваемый ее ретранслятором слабый сотовый сигнал.
Принятый от базовой станции сотовой связи оператора слабый сигнал, наружная антенна передает в здание по кабелю. Кабель соединяет наружную антенну и сотовый репитер мобильной связи, который обеспечивает усиление сигнала до достаточного уровня внутри здания и раздачу его посредством внутренних антенн.
Примечание:
Рекомендуемые антенны для размещения снаружи – это логарифмические и панельные антенны. Рекомендуемые антенны для размещения внутри – это панельные, потолочные и гибкие штыревые антенны. Возможно отдельно потребуется приобрести кронштейн и/или мачту для установки уличной антенны.
Установка внешней антенны
1) Необходимо найти надежное место, где будет производиться установка внешней антенны. Крепление антенны производится с помощью монтажного крепежа. При установке внешней сотовой антенны рекомендуется выбрать максимально высокое место на кровле здания. Антенна должна быть направлена в сторону ближайшей вышки мобильной связи.
2) При монтаже коаксиального кабеля, его необходимо расположить таким образом, чтобы получилась ниспадающая каплеуловительная петля. Ниспадающая петля предотвратит попадание дождевой воды по кабелю в здание. Ниспадающая петля это провес кабеля, благодаря которому вода капает вниз, а не стекает по кабелю струйкой.
3) Соединение между антенной и кабельным разъемом необходимо загерметизировать при помощи силиконового герметика. Это позволит предотвратить накапливание влаги и её попадания в кабельную линию.
Установка сотового репитера
1) Репитер необходимо устанавливать в сухом, прохладном, вентилируемом месте. Наиболее подходящим местом установки является серверная комната.
2) Необходимо найти розетку питания рядом с репитером. Вставьте адаптер и подключите репитер к электросети. Должен загореться индикатор ON (Вкл.). Данный индикатор показывает наличие электропитания.
3) Надежно подсоедините коаксиальный кабель к мобильному ретранслятору. Проверьте, чтобы все контрольные огни ретранслятора указывали на его правильную работу.
4) При проверке сигнала необходимо выключить и включить мобильный телефон. Данная процедура отключит телефон от текущей вышки сотовой связи. После того, как телефон заработает снова, он автоматически подключится к самому сильному источнику сигнала в данном месте – установленному сотовому репитеру.
5) Закрепите свободные кабели. Кабели питания должны быть протянуты вдоль стен или под ковром. Убедитесь, что все кабели надежно закреплены.
Предупреждение!
Перед процессом установки отключите главный переключатель питания. Не осуществляйте монтажные работы с включенным электричеством.
Напряжение сети должно быть в пределах 10% от входного напряжения ретранслятора (240 В переменного тока).
Рекомендуется провести заземление системы. Для заземления рекомендуется использовать провода типа AWG №8. Разряды статического электричества могут повредить внутренние детали репитера и антенн.
Нарушение целостности сотового ретранслятора приведет к аннулированию гарантии.
